立体卷铁心变压器是一种节能型电力变压器,它创造性地改革了传统电力变压器的叠片式磁路结构和三相布局,使产品性能更为优化,如三相磁路完全对称、节电效果显著、噪音大大降低、散热及过载能力更强、结构紧凑体积小等。
产品系列:S13-M·RL-30~2500/10系列
产品特点:
1)过载能力强
2)结构紧凑,占地小
3)三相磁路完全对称,且磁路最短
4)三相平衡,空载损耗低、空载电流小、噪音低
5)使用硅钢材料,与普通叠铁心同型号产品相比,可节省20%的铁心、3%的铜
6)是生产制造和运行成本双优产品

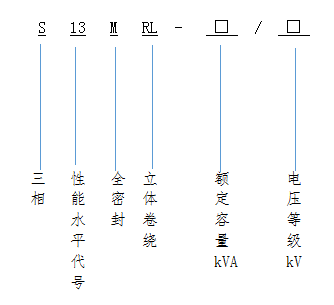

型号含义:
产品概述:S13-M· RL-30~2500/10系列全密封无励磁调压配电变压器。立体卷铁心变压器的关键部件是立体卷铁心,它是由三只尺寸完全相同的单框铁心拼合而成。每个单框铁心的心柱、铁轭截面相等,接近半圆形,拼合后铁心的三只心柱呈等边三角形立体排列,铁心心柱的横截面接近圆形,三只铁心磁路长度一致,铁轭长度均最短,铁轭截面为心柱截面的一半,所以铁心质量轻,空载损耗小。
产品参数:
容量 kVA | 电压组合 | 联结组别 | 空载损耗 W | 负载损耗 W | 空载电流 % | 短路阻抗 % | ||
高压 kV | 分接范围% | 低压 kV | ||||||
30 | 6 6.3 10 10.5 11 | ±2×2.5或 ±5.0 | 0.4 | Dyn11 Yzn11 Yyn0
| 80 | 600 | 0.30 | 4.0 |
50 | 100 | 870 | 0.24 | |||||
63 | 110 | 1040 | 0.23 | |||||
80 | 130 | 1250 | 0.22 | |||||
100 | 150 | 1500 | 0.21 | |||||
125 | 170 | 1800 | 0.20 | |||||
160 | 200 | 2200 | 0.19 | |||||
200 | 240 | 2600 | 0.18 | |||||
250 | 290 | 3050 | 0.17 | |||||
315 | 340 | 3650 | 0.16 | |||||
400 | 410 | 4300 | 0.16 | |||||
500 | 480 | 5150 | 0.16 | |||||
630 | Dyn11 Yyn0
| 570 | 6200 | 0.15 | 4.5 | |||
800 | 700 | 7500 | 0.15 | |||||
1000 | 830 | 10300 | 0.14 | |||||
1250 | 970 | 12000 | 0.13 | |||||
1600 | 1170 | 14500 | 0.12 | |||||
2000 | 1550 | 18300 | 0.11 | |||||
2500 | 1830 | 21200 | 0.10 |
