油浸式变压器

您当前位置：首页 > 产品中心 > 油浸式变压器

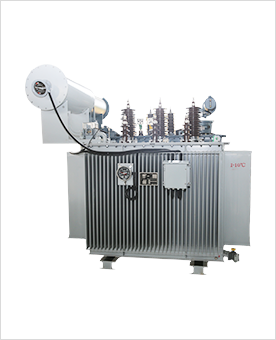

叠铁心油浸式变压器

发表时间：2021-06-25 | 点击率：0

本系列产品在材料，工艺，结构上采取了一系列重大改进，使产品电气性能达到国际同类产品的先进水平，全密封变压器与普通油浸式变压器相比，取消了储油柜，由波纹油箱的波翅代替油管作为冷却散热元件，波纹油箱由优质冷轧薄钢板在专用生产线上制造，波翅可以随变压器油体积的热胀而胀缩，从而使变压器内部与大气隔绝，防止和减缓油层的劣化和绝缘受潮，增强运行可靠性，正常运行免维护。

产品系列：S11型,S13型

产品特点：

1) 效率高，损耗低

2) 低噪音、过载能力强、抗短路能力强

3) 变压器内部与大气隔绝，防止和减缓油层的劣化和绝缘受潮，增强运行可靠性，正常运行免维护

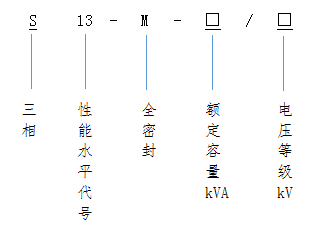

型号含义：

产品概述：S11型电压等级10～35kV系列全密封变压器，取消了储油柜，由波纹油箱的波翅代替油管作为冷却散热元件，波纹油箱由优质冷轧薄钢板在专用生产线上制造，波翅可以随变压器油体积的热胀而胀缩，从而使变压器内部与大气隔绝，防止和减缓油层的劣化和绝缘受潮，增强运行可靠性，正常运行免维护；得益于本公司的特色工艺和工装，我公司已成功研制出全系列抗短路变压器产品。

产品参数：

容量 kVA	电压组合			联结组别	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
容量 kVA	高压 kV	分接范围%	低压 kV	联结组别	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
30	6 6.3 10 10.5	±2×2.5或 ±5.0	0.4	Dyn11 Yzn11 Yyno	0.1	0.6	1.5	4.0
50					0.13	0.87	1.3
63					0.15	1.04	1.2
80					0.18	1.25	1.2
100					0.2	1.5	1.1
125					0.24	1.8	1.1
160					0.28	2.2	1.0
200					0.34	2.6	1.0
250					0.4	3.05	0.9
315					0.48	3.65	0.9
400					0.57	4.3	0.8
500					0.68	5.15	0.8
630				Dyn11 Yyno	0.81	6.2	0.6	4.5
800					0.98	7.5
1000					1.15	10.3
1250					1.36	12	0.50
1600					1.64	14.5	0.50
2000					1.95	17.2	0.4	5.0
2500					2.35	20.5
3150					2.78	24.1

20kV系列产品性能参数

容量 kVA	电压组合			联结组别	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
容量 kVA	高压 kV	分接范围%	低压 kV	联结组别	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
30	6 6.3 10 10.5	±2×2.5或 ±5.0	0.4	Dyn11 Yzn11 Yyno	0.1	0.6	1.5	4.0
50					0.13	0.87	1.3
63					0.15	1.04	1.2
80					0.18	1.25	1.2
100					0.2	1.5	1.1
125					0.24	1.8	1.1
160					0.28	2.2	1.0
200					0.34	2.6	1.0
250					0.4	3.05	0.9
315					0.48	3.65	0.9
400					0.57	4.3	0.8
500					0.68	5.15	0.8
630				Dyn11 Yyno	0.81	6.2	0.6	4.5
800					0.98	7.5
1000					1.15	10.3
1250					1.36	12	0.50
1600					1.64	14.5	0.50
2000					1.95	17.2	0.4	5.0
2500					2.35	20.5
3150					2.78	24.1

35kV系列产品性能参数

容量 kVA	电压组合			联结组别	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
容量 kVA	高压 kV	分接范围%	低压 kV	联结组别	空载损耗 kW	负载损耗 kW	空载电流 %	短路阻抗 %
50	35 38.5	±2×2.5或 ±5.0	0.4	Dyn11 Yyn0	0.16	1.14	1.3	6.5
100					0.23	1.91	1.1
125					0.27	2.26	1.1
160					28	2.68	1.0
200					0.34	3.16	1.0
250					0.4	3.76	0.95
315					0.48	4.53	0.95
400					0.58	5.47	0.85
500					0.68	6.58	0.85
630					0.83	7.86	0.65
800					0.98	9.4
1000					1.15	11.5
1250					1.4	13.9	0.60
1600					1.69	16.6	0.60
2000					1.99	19.7	0.55
2500					2.36	23.2	0.55
