产品具有节能低损耗，免维修；阻燃和对环境有良好的适应性；设计精巧，占地少，安装简单；低噪音、过载能力强、抗短路能力强；过电压时具有很强的绝缘能力；可安装在环境恶劣的场合；强迫风冷时，可使额定容量提高·50% 。
产品系列：SC(B)10型,SC(B)11型,SC(B)12型,SC(B)13型
产品特点：
节能低损耗
阻燃和对环境有良好的适应性
设计精巧，占地少，安装简单
低噪音、过载能力强、抗短路能力强
过电压时具有很强的绝缘能力
可安装在环境恶劣的场合
强迫风冷时，可使额定容量提高50%

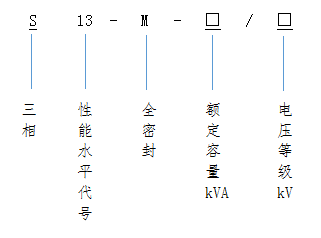

型号含义：
产品概述：SC(B)10～13型电压等级10~35kV系列环氧树脂浇注干式变压器，公司采用德国HEDRICH公司引进的真空浇注设备和奥地利ENCO 公司软件技术，通过消化吸收国外先进技术，结合本公司的特色工艺和工装，成功研发出全系列新型的"四低一强" 干式变压器，即具有低损耗、低温升、低噪声、低局放和抗突发短路强等特点。
产品参数：
额定容量 kVA | 电压组合 | 联接组别 | SC(B)10型10kV干变 | |||||
高压 kV | 分接范围% | 低压 kV | PO | PK | IO | UK | ||
kW | kW(120℃） | % | % | |||||
30 | 3 6 10 | ±2×2.5或±5.0 | 0.4 | Dyn11 Yyno | 0.19 | 0.71 | 1.7 | 4.0 |
50 | 0.27 | 1.00 | ||||||
80 | 0.37 | 1.38 | 1.6 | |||||
100 | 0.40 | 1.57 | ||||||
125 | 0.47 | 1.85 | 1.4 | |||||
160 | 0.54 | 2.13 | ||||||
200 | 0.62 | 2.53 | ||||||
250 | 0.72 | 2.76 | 1.2 | |||||
315 | 0.88 | 3.47 | ||||||
400 | 0.98 | 3.99 | ||||||
500 | 1.16 | 4.88 | 1.1 | |||||
630 | 1.34 | 5.88 | ||||||
630 | 1.30 | 5.96 | 6.0 | |||||
800 | 1.52 | 6.96 | 1.0 | |||||
1000 | 1.77 | 8.13 | ||||||
1250 | 2.09 | 9.69 | ||||||
1600 | 2.45 | 11.73 | 0.9 | |||||
2000 | 3.05 | 14.45 | ||||||
2500 | 3.60 | 17.17 | ||||||
1600 | 2.45 | 12.96 | 8.0 | |||||
2000 | 3.05 | 15.96 | ||||||
2500 | 3.60 | 18.89 | ||||||
3150 | 4.50 | 22.00 | ||||||
额定容量 kVA | 电压组合 | 联结组别 | SC(B)10型20kV干变 | |||||
PO | PK | IO | UK | |||||
高压 kV | 分接范围% | 低压 kV | kW | kW(120℃) | % | % | ||
50 | 20 22 24 | ±2×2.5或±5.0 | 0.4 | Dyn11 Yyno | 0.34 | 1.23 | 2.0 | 6.0 |
100 | 0.54 | 1.99 | 1.8 | |||||
160 | 0.67 | 2.47 | 1.5 | |||||
200 | 0.73 | 2.94 | ||||||
250 | 0.84 | 3.42 | 1.3 | |||||
315 | 0.97 | 4.08 | ||||||
400 | 1.15 | 4.84 | 1.1 | |||||
500 | 1.35 | 5.79 | ||||||
630 | 1.53 | 6.84 | 1.0 | |||||
800 | 1.75 | 8.26 | ||||||
1000 | 2.07 | 9.78 | 0.85 | |||||
1250 | 2.38 | 11.50 | ||||||
1600 | 2.79 | 13.80 | ||||||
2000 | 3.24 | 16.30 | 0.7 | |||||
2500 | 3.87 | 19.30 | ||||||
2000 | 3.24 | 17.80 | 8.0 | |||||
2500 | 3.87 | 21.20 | ||||||
3150 | 4.35 | 23.61 | ||||||
额定容量 kVA | 电压组合 | 联接组别 | SC(B)10型35kV干变 | |||||
PO | PK | IO | UK | |||||
高压 kV | 分接范围% | 低压 kV | kW | kW( 120℃) | % | % | ||
50 | 35 36 37 38.5 | ±2.5或±5.0 | 0.4 | Dyn11 Yyno | 0.45 | 1.42 | 2.3 | 6.0 |
100 | 0.63 | 2.09 | 2.0 | |||||
160 | 0.79 | 2.81 | 1.5 | |||||
200 | ±2×2.5或±5.0 | 0.88 | 3.32 | |||||
250 | 0.99 | 3.80 | 1.3 | |||||
315 | 1.17 | 4.51 | ||||||
400 | 1.37 | 5.41 | 1.1 | |||||
500 | 1.62 | 6.65 | ||||||
630 | 1.86 | 7.69 | 1.0 | |||||
800 | 2.16 | 9.12 | ||||||
1000 | 2.43 | 10.40 | 0.75 | |||||
1250 | 2.83 | 12.70 | ||||||
1600 | 3.24 | 15.40 | ||||||
2000 | 3.82 | 18.20 | ||||||
2500 | 4.45 | 21.80 | ||||||
